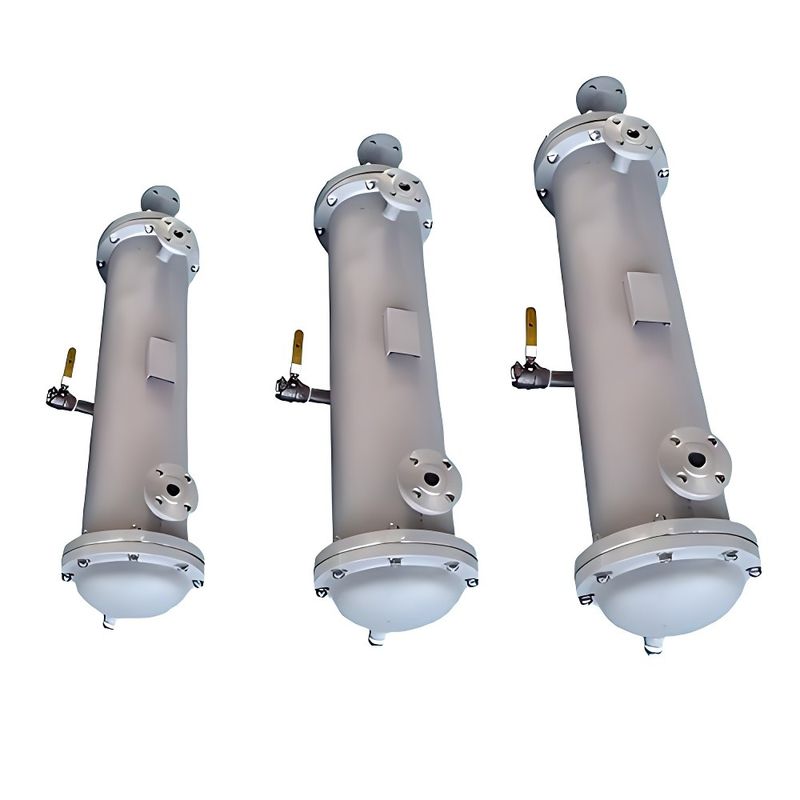

अनुकूलन योग्य स्टेनलेस स्टील के खोल और ट्यूब हीट एक्सचेंजर
शेल और ट्यूब हीट एक्सचेंजर्स का व्यापक रूप से रासायनिक, दवा, खाद्य और पेय, शराब उत्पादन, प्रशीतन, नागरिक और अन्य प्रक्रियाओं में उपयोग किया जाता है। वे मुख्य रूप से खोल से बने होते हैं,ट्यूब शीट, हीट एक्सचेंज ट्यूब, हेड, बैफल आदि। आवश्यक सामग्री साधारण कार्बन स्टील, तांबा या स्टेनलेस स्टील से बनाई जा सकती है।सिर के कनेक्शन पाइप से एक द्रव प्रवेश करता है, ट्यूब में बहती है, और सिर के दूसरे छोर पर आउटलेट पाइप से बाहर बहती है। इसे ट्यूब साइड कहा जाता है;अन्य द्रव को खोल पाइप से प्रवेश करता है और खोल पर एक और पाइप से बाहर बहता हैइसे शेल साइड शेल और ट्यूब हीट एक्सचेंजर कहा जाता है।
उत्पाद वर्गीकरण और विशेषताएं
फिक्स्ड ट्यूब शीट हीट एक्सचेंजर
फिक्स्ड ट्यूब शीट हीट एक्सचेंजर की संरचना अपेक्षाकृत सरल, कॉम्पैक्ट और सस्ती है, लेकिन ट्यूब के बाहर यांत्रिक रूप से साफ नहीं किया जा सकता है।
फिक्स्ड ट्यूब शीट हीट एक्सचेंजर के ट्यूब बंडल को ट्यूब शीट से जोड़ा जाता है, जिसे खोल के दोनों छोरों पर वेल्डेड किया जाता है और शीर्ष कवर से जोड़ा जाता है।ऊपरी ढक्कन और खोल तरल इनलेट और आउटलेट पाइप से लैस हैंआमतौर पर, ट्यूब बंडल के लंबवत बैफल की एक श्रृंखला ट्यूब के बाहर स्थापित की जाती है। एक ही समय में, ट्यूब और ट्यूब शीट और खोल के बीच कनेक्शन कठोर है,और ट्यूब के अंदर और बाहर अलग अलग तापमान के साथ दो तरल पदार्थ हैंइसलिए जब ट्यूब की दीवार और शेल की दीवार के बीच तापमान का अंतर बड़ा होता है, तो दोनों के भिन्न थर्मल विस्तार के कारण, एक बड़ा तापमान अंतर तनाव उत्पन्न होता है,ताकि ट्यूब घुमाया या ट्यूब ट्यूब शीट से ढीला हो जाता हैतापमान अंतर तनाव को दूर करने के लिए, एक तापमान अंतर क्षतिपूर्ति उपकरण प्रदान किया जाना चाहिए।जब ट्यूब की दीवार और शेल की दीवार के बीच तापमान का अंतर 60°C से अधिक हो, सुरक्षा कारणों से, हीट एक्सचेंजर में तापमान अंतर मुआवजा उपकरण होना चाहिए।क्षतिपूर्ति यंत्र (विस्तार जोड़) का प्रयोग केवल तभी किया जा सकता है जब खोल की दीवार और ट्यूब की दीवार के बीच तापमान का अंतर 60 से 70°C से कम हो और खोल की ओर द्रव का दबाव अधिक न होआम तौर पर जब शेल साइड दबाव 0.6mpa से अधिक होता है, तो मुआवजा रिंग बहुत मोटी होती है और विस्तार और संकुचन करना मुश्किल होता है और तापमान अंतर मुआवजा का कार्य खो देता है,इसलिए अन्य संरचनाओं पर विचार किया जाना चाहिए.
फ्लोटिंग हेड हीट एक्सचेंजर
हीट एक्सचेंजर की एक ट्यूब शीट एक फ्लैंज के साथ खोल से जुड़ी हुई है, और दूसरी ट्यूब शीट खोल से जुड़ी नहीं है,ताकि ट्यूब गर्म या ठंडा होने पर स्वतंत्र रूप से विस्तार और संकुचन कर सके, लेकिन एक शीर्ष कवर इस ट्यूब शीट से जुड़ा हुआ है, जिसे "फ्लोटिंग हेड" कहा जाता है, इसलिए इस हीट एक्सचेंजर को फ्लोटिंग हेड हीट एक्सचेंजर कहा जाता है। इसके फायदे हैंःट्यूब बंडल सफाई के लिए बाहर खींचा जा सकता हैट्यूब बंडल का विस्तार अपरिवर्तित रहता है और खोल द्वारा प्रतिबंधित है, इसलिए जब दो हीट एक्सचेंजर मीडिया के बीच तापमान का अंतर बड़ा होता है,कोई तापमान अंतर तनाव ट्यूब बंडल और खोल के अलग थर्मल विस्तार के कारण उत्पन्न किया जाएगाइसके नुकसान जटिल संरचना और उच्च लागत हैं।
यू-ट्यूब हीट एक्सचेंजर
यू-ट्यूब हीट एक्सचेंजर में, प्रत्येक ट्यूब यू के आकार में झुक जाती है, और दोनों छोर एक ही ट्यूब शीट पर तय होते हैं। प्रत्येक ट्यूब को स्वतंत्र रूप से विस्तारित और संकुचित किया जा सकता है,इस प्रकार गर्मी मुआवजे की समस्या का समाधान. ट्यूब पास कम से कम दो पास है, ट्यूब बंडल सफाई के लिए बाहर खींचा जा सकता है, और ट्यूब स्वतंत्र रूप से विस्तार कर सकते हैं। इसके नुकसान यह है कि ट्यूब की आंतरिक दीवार को साफ करना मुश्किल है,ट्यूब को बदलना मुश्किल है, और ट्यूब शीट पर व्यवस्थित कुछ ट्यूब हैं। फायदे सरल संरचना, हल्के वजन, और उच्च तापमान और उच्च दबाव की स्थिति के लिए उपयुक्त हैं।खोल पक्ष तरल की प्रवाह दर बढ़ाने के लिए, ट्यूब बंडल के लंबवत एक निश्चित संख्या में बैफल्स को अक्सर खोल में स्थापित किया जाता है।बफ़ल न केवल द्रव को शॉर्ट-सर्किट से रोक सकता है और द्रव की प्रवाह दर को बढ़ा सकता है, लेकिन निर्दिष्ट पथ के अनुसार कई बार ट्यूब बंडल के माध्यम से द्रव को क्रॉस-फ्लो करने के लिए मजबूर करते हैं, जिससे अशांति की डिग्री बहुत बढ़ जाती है।
आमतौर पर इस्तेमाल किए जाने वाले बैफल गोल और डिस्क के आकार के होते हैं, और पूर्व का अधिक उपयोग किया जाता है।
उपकरण का चयन
