ढेर कई परतों वाले धातु प्लेट गर्मी एक्सचेंजर उपकरण उच्च दक्षता

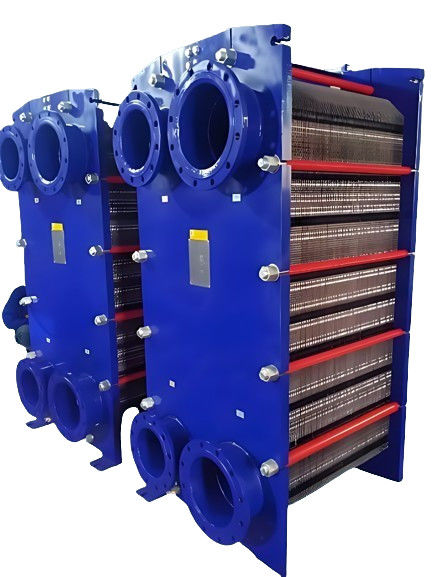

प्लेट हीट एक्सचेंजर एक उच्च दक्षता वाला हीट एक्सचेंज उपकरण है जो ढेर किए गए बहु-परत वाले नालीदार धातु प्लेट से बना है

प्लेट हीट एक्सचेंजर का परिचय
प्लेट हीट एक्सचेंजर एक उच्च दक्षता वाला हीट एक्सचेंज उपकरण है जो ढेर की गई बहु-परत वाले तरंगदार धातु प्लेटों से बना है। इन परतों के बीच,संकीर्ण आयताकार प्रवाह चैनलों की एक श्रृंखला का गठन किया जाता हैयह डिजाइन विशेष रूप से तरल-तरल और तरल-वाष्प प्रणालियों की गर्मी विनिमय आवश्यकताओं के लिए उपयुक्त है।
प्लेट हीट एक्सचेंजर अपनी उच्च हीट एक्सचेंज दक्षता, कम ऊर्जा खपत, कॉम्पैक्ट डिजाइन और छोटे आकार के लिए जाने जाते हैं।तो वे व्यापक रूप से इस्तेमाल किया जाता है और एक लंबी सेवा जीवन हैइसकी गर्मी हस्तांतरण क्षमता एक ही दबाव ड्रॉप की स्थिति में पारंपरिक ट्यूबलर हीट एक्सचेंज उपकरण की तुलना में बेहतर है, और यह 90% से अधिक की गर्मी वसूली दर प्राप्त कर सकता है

उत्पाद संरचना

उत्पाद की विस्तृत प्रस्तुति

1. एक बार के लिए स्टैम्पिंग और प्लेटों के आकार

विशेष हाइड्रोलिक उपकरण द्वारा एक बार प्रेस करने के बाद, पूरी रिक्त प्रक्रिया एक बार में पूरी हो जाती है।हम शीट के गठन की उच्च परिशुद्धता और उत्कृष्ट गुणवत्ता सुनिश्चित करने के लिए नरम-कोटिंग प्रौद्योगिकी का इस्तेमाल किया, बिना किसी खरोंच या खिंचाव के चिकनी सतह के साथ, और प्रेसिंग प्रक्रिया के दौरान उत्पन्न तनाव को प्रभावी ढंग से कम किया।मोटाई में कमी प्रत्येक पैनल में समान है और लहराना गहराई समान बनी हुई है, पैनलों के बीच संपर्क के हर बिंदु पर सख्तता सुनिश्चित करता है। साथ ही, बोर्ड पर कोई ओवरस्टैम्प्ड क्षेत्र नहीं हैं, छोटे दरारों को रोकते हैं जिन्हें केवल माइक्रोस्कोप के तहत देखा जा सकता है।इसके अतिरिक्त, बोर्ड पर धातु बनावट समग्र सुंदरता सुनिश्चित करने के लिए ऊंचाई में सुसंगत है, और सबसे पतला हिस्सा 0.3 मिमी की सटीकता तक पहुंच सकता है।

2चॉकलेट स्लैब प्रकार के वितरण क्षेत्र का डिजाइन

पूर्ण और यहां तक कि सबसे चौड़ी प्लेटों पर भी समान प्रवाह का उपयोग करके एक अभिनव क्रॉस के आकार का डिजाइन (जिसे चॉकलेट ब्लॉक भी कहा जाता है),हमारे प्लेट डायवर्टर क्षेत्रों पर्याप्त और यहां तक कि सबसे चौड़ी प्लेटों पर भी प्रवाह सुनिश्चित. हर कोने को समान रूप से कवर करें. यह संरचनात्मक डिजाइन प्रभावी रूप से थर्मल एक्सचेंज ठहराव क्षेत्रों को समाप्त करता है, साथ ही साथ ठहराव के कारण कम प्रवाह दर स्केलिंग और प्लेट संक्षारण समस्याओं को भी समाप्त करता है।पदोन्नति के माध्यम से विचलन हमने क्षेत्र और ठहराव क्षेत्र में गर्मी विनिमय दक्षता में सुधार करके पूरे प्लेट की गर्मी विनिमय क्षमता को सफलतापूर्वक बढ़ाया हैअद्वितीय उच्च अस्थिरता डिजाइन अवधारणा को अधिकतम आत्म-सफाई प्रभाव के साथ प्लेटों के बीच के चैनलों के अवरुद्ध होने से रोकने के लिए डिज़ाइन किया गया है।हम एक क्रमिक तरीके से प्रवाह प्रतिरोध को समायोजित करने के लिए हाइड्रोडायनामिक्स के सिद्धांत का उपयोग सुनिश्चित करने के लिए कि द्रव प्लेटों के बीच अधिक सुचारू रूप से प्रवेश करता है और दबाव रिलीज का अनुकूलन करता है.

3गास्केट डिजाइन

सावधानीपूर्वक डिजाइन किए गए गास्केट, जिनकी संरचना एक त्रिकोणीय छत के आकार को अपनाती है, एक रैखिक सील प्रभाव प्राप्त करती है। यह डिजाइन गास्केट डिजाइन का सबसे स्थिर और विश्वसनीय रूप है।क्लैंपिंग बल की क्रिया के तहत, यह संरचना यह सुनिश्चित करती है कि गास्केट का मध्य क्षेत्र सबसे मजबूत दबाव का सामना कर सके, ताकि कम बल के साथ मजबूत सील दबाव प्राप्त किया जा सके,उत्कृष्ट सीलिंग प्रदर्शन सुनिश्चित करनाइसके अतिरिक्त, बार-बार असेंबलिंग और असेंबलिंग के बाद भी, गास्केट केवल न्यूनतम स्थायी विरूपण दिखाएगा। साथ ही, छोटे लागू बल प्लेट विरूपण को रोकने में मदद करते हैं।पूरे टैंक समग्र संरचना की स्थिरता बढ़ाने के लिए बंद किया जा करने के लिए बनाया गया है.

4फ्रेम और पोजिशनिंग सिस्टम की विशेषताएं

अनूठी पोजिशनिंग तकनीक का उपयोग करते हुए, हमने एक विधि तैयार की है जिससे पैनलों को विघटित करने और दीवार को ऊपर और नीचे रखने के दौरान विकृत होने से रोका जा सके। किनारे प्रसंस्करण डिजाइन के माध्यम से,पोजिशनिंग डिवाइस फिर से अलग करने और इकट्ठा करने के बाद भी सटीकता बनाए रखता है, और पोजिशनिंग बिंदु अधिक पहनने के प्रतिरोधी हैं। स्वचालित संरेखण प्रभाव में सुधार करने के लिए, हम प्रत्येक पैनल के चार कोनों पर सहायक पोजिशनिंग स्कर्ट का उपयोग करते हैं।मैंने एक अनूठी ढोवटेल संरचना का डिजाइन किया और एक बहु-बिंदु स्थिति रणनीति लागू कीयह पोजिशनिंग पद्धति यांत्रिक पोजिशनिंग सिद्धांत पर आधारित है "एक विमान, एक तरफ एक स्थिर पिन, और एक तरफ एक चल पिन",जो एक दिशा में काम के टुकड़े की स्वतंत्रता सुनिश्चित करता है, इस प्रकार प्रभावी रूप से ओवर-पोजिशनिंग की समस्या से बचा जा सकता है।

5त्वरित स्थापना संरचना डिजाइन

सामने के क्लैंपिंग नट को एक लॉकिंग बोल्ट के माध्यम से पेंच के साथ एकीकृत किया जाता है। इसके नीचे एक असर बॉक्स है। पीछे के क्लैंपिंग नट को एक अद्वितीय लॉकिंग आस्तीन द्वारा ढीला होने से रोका जाता है।प्लेट हीट एक्सचेंजर को अलग करते समय, आपको केवल सामने के क्लैंप को कसने या ढीला करने की आवश्यकता है। यह नट्स को कसकर पूरा किया जा सकता है। प्लेट हीट एक्सचेंजर का निरीक्षण करते समय इसे अलग करना और इकट्ठा करना अधिक सुविधाजनक और तेज़ है.यह एक विशिष्ट उपयोगकर्ता के अनुकूल डिजाइन है।
फ्रेम के सभी भागों को धागे से जोड़ा गया है।
संपीड़न बोल्ट रोल रोलिंग द्वारा निर्मित होते हैं।
संपीड़न बोल्ट पर एक असर बॉक्स है।
दबाव शिकंजा पार्श्व हटाया जा सकता है

उपकरण की स्थापना के आयाम
